清空記錄
歷史記錄
取消
清空記錄
歷史記錄
關于色漿在淺色情況下的高溫變色及解決方案
一、漿料配方
A204金黃 | 0.038 g/kg |
A113N妃紅 | 0.006 g/kg |
A301藍 | 0.064 g/kg |
Water based | Up to 100 |
二、工藝
印花速度：18-22 m/min.
固色溫度：180℃
Rod：12–16
130度，150度，180度，焙烘 3分鐘
三、結果

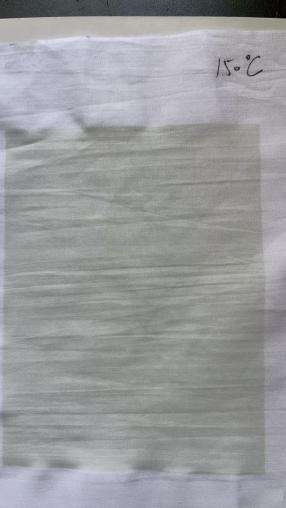

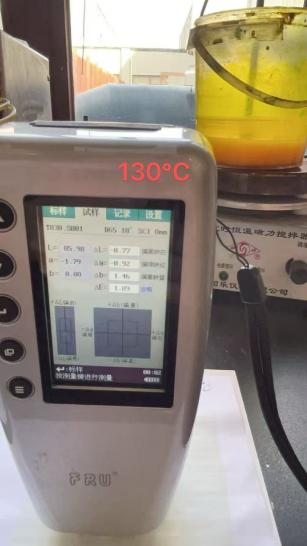

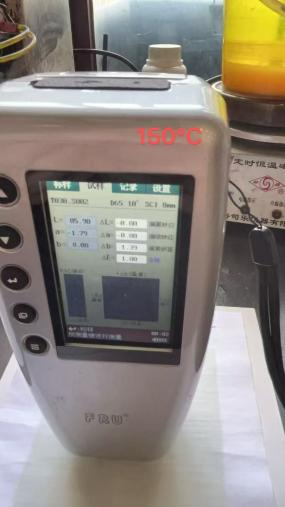

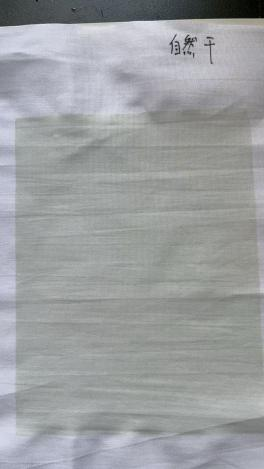

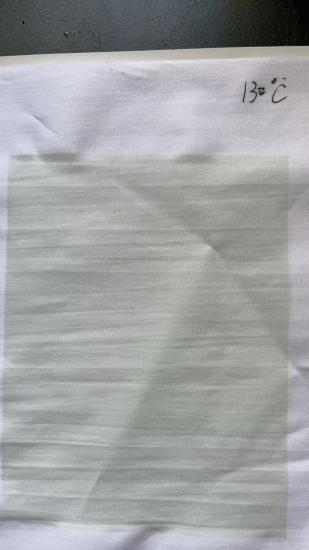

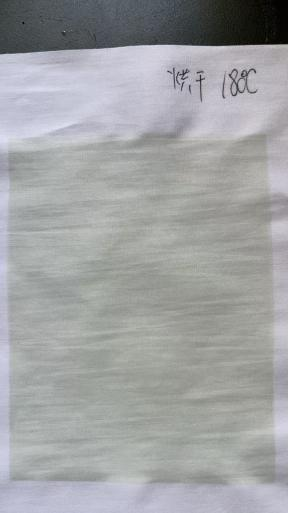

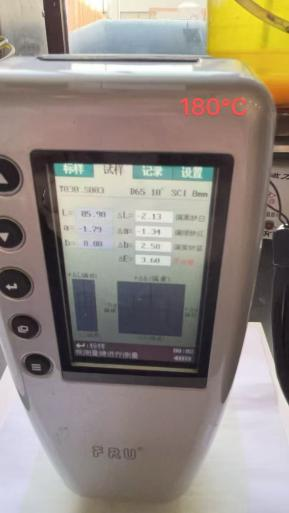

原樣 | 130度 | 150度 | 180度 |
L：-0.77 | L：-0.00 | L：-2.13 | |
a:-0.92 | a:-0.80 | a:-1.34 | |
B:1.46 | B:1.39 | B:2.50 | |
ΔE=1.89 | ΔE=1.00 | ΔE=3.68 | |
|
|
| |
| |
| |
三、結論：
1、A113妃紅，A204金黃在130度，150度焙烘3分鐘的情況下，色差值ΔE=1.00，說明在此溫度情況下，耐熱性能優異。
2、但在180度，3分鐘焙烘情況下，色差值ΔE=3.68，顯示不合格，產生了色差。
3、方案：A113妃紅，A204金黃是單偶氮顏料，耐熱性不好。建議用A024金黃，A095金黃，A015玫紅，A013妃紅替代。
四、解決方案試驗
漿料配方1
A024金黃 | 0.038 g/kg |
A015玫紅 | 0.006 g/kg |
A301藍 | 0.064 g/kg |
Water based | Up to 100 |
漿料配方2
A095金黃 | 0.038 g/kg |
A015玫紅 | 0.006 g/kg |
A015藍 | 0.064 g/kg |
Water based | Up to 100 |
漿料配方3
A024金黃 | 0.038 g/kg |
A013妃紅 | 0.006 g/kg |
A301藍 | 0.064 g/kg |
Water based | Up to 100 |
工藝：
印花速度：18-22 m/min.
固色溫度：180℃
Rod：12–16
130度，150度，180度，焙烘 3分鐘
結果
130度 | 150度 | 180度 | |
漿料配方1 | L：-0.09 | L：-0.07 | L：-0.37 |
a:-0.00 | a:-0.10 | a:--0.09 | |
B:0.03 | B:0.00 | B:0.55 | |
ΔE=0.1 | ΔE=0.15 | ΔE=0.67 | |
130度 | 150度 | 180度 | |
漿料配方2 | L：-0.41 | L：-0.34 | L：0.03 |
a:-0.03 | a:-0.08 | a:-0.14 | |
B:-0.10 | B:-0.03 | B:0.65 | |
ΔE=0.43 | ΔE=0.35 | ΔE=0.66 |
130度 | 150度 | 180度 | |
漿料配方3 | L：-0.14 | L：-0.22 | L：-0.28 |
a:-0.06 | a:-0.01 | a:0.02 | |
B:-0.03 | B:0.05 | B:0.87 | |
ΔE=0.15 | ΔE=0.22 | ΔE=0.91 |
結論：配方1和2色差都在可控，配3相對較高。配1成本低于配2.
瀏覽器自帶分享功能也很好用哦~
滬ICP備18007506號-2
